Transformateurs de distribution pour la recharge pour de véhicules électriques (VE)

Usage général et facteur K

Configurateur et dessins de produits

Transformateurs de charge pour véhicules électriques dans des boîtiers blancs, bleus et gris

À mesure que les infrastructures des véhicules électriques (VE) se développent, les transformateurs jouent un rôle essentiel en alimentant les bornes de recharge avec une énergie fiable et efficace. Les transformateurs de recharge pour VE de HPS sont spécialement conçus pour gérer les charges élevées et fluctuantes liées à la recharge de VE, offrant des performances constantes, même dans des conditions exigeantes.

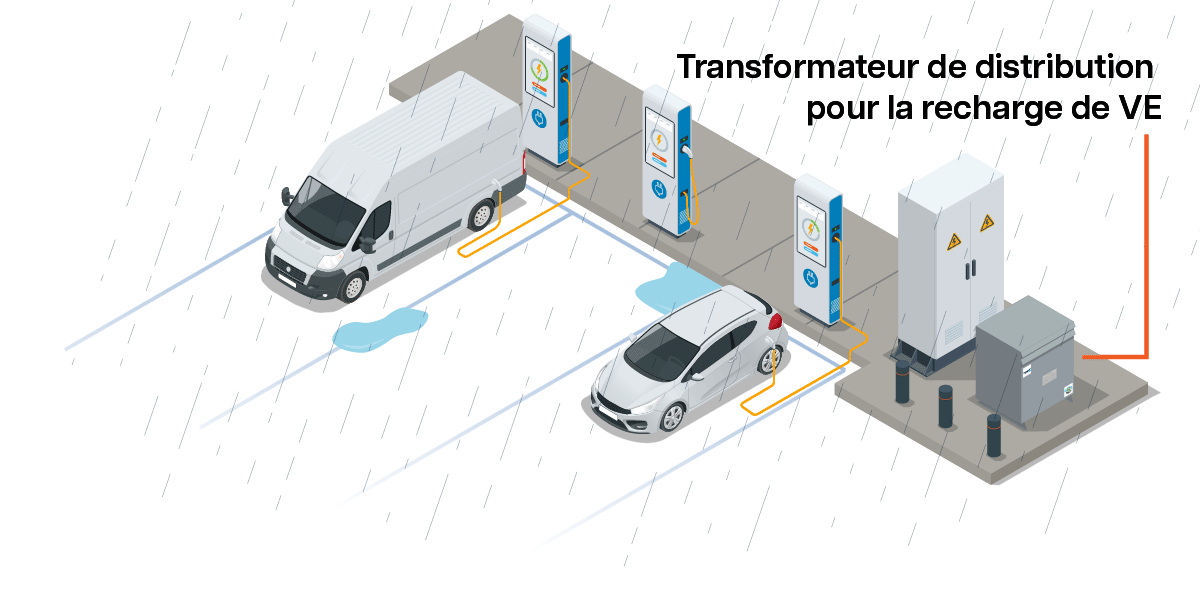

transformateur de distribution pour la recharge de ve

Grâce à la technologie avancée de transformateur à sec et à un boîtier 3RE+ robuste en option, offrant une protection supérieure à celle des conceptions ventilées standard, les transformateurs de recharge pour VE de HPS assurent une durabilité, une efficacité énergétique et un fonctionnement fiable pour les besoins de recharge rapide et à volume élevée.

Résoudre les défis réels de la recharge des VE

Gestion de charge harmonique

Certains chargeurs rapides à courant continu (DC) peuvent générer des courants harmoniques élevés, pouvant entraîner une surchauffe des transformateurs. HPS offre des transformateurs à facteur K et à atténuation harmonique pour aider à gérer ces charges harmoniques.

Bâti pour braver toutes les intempéries

certaines installations extérieurs nécessitent un boîtier mieux coté que Type 3R. Dans ces cas, ou lorsqu'une protection renforcée contre la neige et la pluie portées par des vents est nécessaire, nous recommandons le boîtier HPS 3RE+. Pour les climats chauds, des options à faible augmentation de température sont disponibles afin de réduire le risque de surchauffe et de garantir une performance constante.

Intégration des couleurs

HPS offre une gamme de couleurs de boîtier conçues pour s'harmoniser avec l'esthétique moderne des bornes de recharge pour VE.

Le boîtier extérieur le plus robuste conforme aux normes d'éfficacité énergétique

Notre boîtier 3RE+ en option est conçu, testé et fabriqué pour les conditions réelles.

Certifié UL, le boîtier 3RE+* est une solution extérieure robuste spécialement conçue pour protéger les transformateurs dans des environnements difficiles. Construit pour résister aux intempéries extrêmes, le 3RE+ offre une protection fiable, sans complexité.

Les persiennes avec des filtres bloquent la poussière et les débris, et limitent l'accès au transformateur pour une sécutié accrue, notamment dans les espaces publics.
Les filtres à l'entrée protègent le transformateur contre la pluie et la neige portées par le vent.
Des filtres situés à la base du transformateur protègent contre l'humidité du sol et les débris.

*Le boîtier 3RE+ de HPS est offert pour les transformateurs de 75 kVA et plus. Il est conçu pour résister à des conditions météorologiques extrêmes et a été testé pour supporter la neige et la pluie portées par des vents allant jusqu'à 120 km/h, tout en bloquant les particules de neige aussi petites que 350 microns. Nous recommandons de consulter nos experts afin d'assurer une protection adéquate selon vos besoins spécifiques.

Structure de codification des transformateurs de distribution HPS pour la recharge des véhicules électriques

Type	Generation	Phase	kVA				Tension Primaire	Tension Secondaire	Facteur K	Matériau du bobinage/écran électrostatique/ thermostat	Hausse de temp. et classe d'isol.	Boîtier	Niveau sonore	Usage special	Couleur du boîtier
SG	3	A	0	0	4	5	K	B	0	K	F	C	0	E	W

Type

SG - General
SK -Facteur-K

Generation

3 - Gen. 3, DOE 2016, NRCAN 2019

Phase (Pri-Sec)¹

A - 3PH Delta-Wye-N
B - 3PH Wye-N-Delta
C - 3PH Delta-Delta/CT²
D - 3PH Delta-Delta
Y - 3PH Wye-N Wye-N
K - 1PH Single-Single

kVA

Valeur nominale

Tension Primaire³

1PH:
B - 208
D - 240
K - 480
N - 575
P - 600

3PH:
208D, 208Y/120
240D
480D, 480Y/277
575D
600D, 600Y/347, 220D, 220Y/127

Tension Secondaire

1PH:
B - 208
E - 240
L - 240 x 480
M - 240 x 480
P - 600
Y - 347

3PH:
208D, 208Y/120
240D, 240D/120CT
480D, 480Y/277

600D, 600Y/347
380Y/220V, 400Y/231V,
416Y/240V, 430Y/248V

Facteur K

0 = Aucun (K1)*
4 = K4
9 = K9
3 = K13
2 = K20 (max. 300 kVA)

Matériau du bobinage/écran électrostatique/thermostat

A - Aluminium*
S - AL + Écran
C - Cuivre
K - CU + Écran
L - CU + Thermostat
M - CU + Écran + Thermostat
J - CU + Écran Double

Hausse de température à la norme 200°C Classe d'isolation

B - 80°C
F - 115°C
G - 130°C
H - 150°C*

Boîtier

C - Type 3R*
D - Type 3RE
E - Type 3RX
X - Aucun (Noyau et bobine)

Niveau sonore

0 = Standard*
3 = -3 dB
5 = -5 dB
8 = -8 dB⁵

Usage spécial

E - Recharge des VE

Couleur du boîtier ⁶

Aucun -
W - Blanc RAL 9003
Contactez HPS pour des options de couleurs sur mesure

¹Configurations standard vecteur de bobinage selon UL 1560
²Disponible en standard uniquement avec les tensions secondaires 240D/120CT
³Les appareils portant les codes de tension primaire « G » et « X » sont livrés en standard avec une tension nominale de 50/60 Hz. Tous les autres sont conçus pour 60 Hz uniquement.
⁴NEMA 4, 12 et 4X disponible
⁵8dB n'est disponible que pour les 75kVA et plus
⁶Le caractère ne s'applique qu'au transformateurs de service EV
*Par défaut
